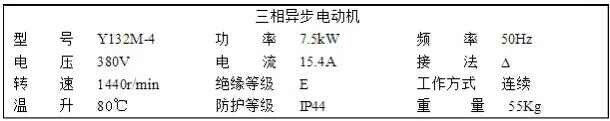

每台东元电机的机座上都附有一张铭牌。铭牌上标注有该电机的主要性能和技术数据。

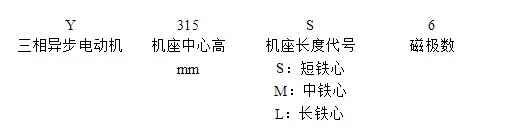

1）．型号 为不同用途和不同工作环境的需要，电机制造厂把电动机制成各种系列，每个系列的不同电动机用不同的型号表示。如
2）．接法 接法指电动机三相定子绕组的联接方式。
一般鼠笼式电动机的接线盒中有六根引出线，标有U1、V1、W1、U2、V2、W2，其中：
U1、V1、 W1是每一相绕组的始端
U2、V2、 W2是每一相绕组的末端
三相异步电动机的联接方法有两种：
星形（Y）联接和三角形（△）联接。通常三相异步电动机功率在4kW以下者接成星形；在4kW（不含）以上者，接成三角形。
3）．电压
铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压值。一般规定电动机的电压不应高于或低于额定值的5%。
必须注意：在低于额定电压下运行时，最大转矩Tmax和启动转矩Tst会显著地降低，这对电动机的运行是不利的。
三相异步电动机的额定电压有380V、3000V及6000V等多种。
4）．电流
铭牌上所标的电流值是指电动机在额定运行时定子绕组的最大线电流允许值。 当电动机空载时，转子转速接近于旋转磁场的转速，两者之间相对转速很小，所以转子电流近似为零，这时定子电流几乎全为建立旋转磁场的励磁电流。当输出功率增大时，转子电流和定子电流都随着相应增大。
5）．功率与效率
铭牌上所标的功率值是指电动机在规定的环境温度下，在额定运行时电极轴上输出的机械功率值。输出功率与输入功率不等，其差值等于电动机本身的损耗功率，包括铜损、铁损及机械损耗等。
所谓效率η就是输出功率与输入功率的比值。一般鼠笼式电动机在额定运行时的效率约为72%—93%。
6）．功率因数
因为电动机是电感性负载，定子相电流比相电压滞后一个φ角，cosφ就是电动机的功率因数。 三相异步电动机的功率因数较低，在额定负载时约为0.7~0.9，而在轻载和空载时更低，空载时只有0.2~0.3。 选择电动机时应注意其容量，防止“大马拉小车”，并力求缩短空载时间。
7）．转速
电动机额定运行时的转子转速，单位为转/分。
不同的磁极数对应有不同的转速等级。最常用的是四个级的（n0=1500r/min）。

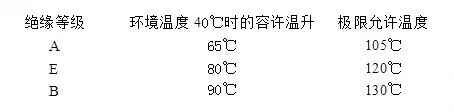

8）．绝缘等级
绝缘等级是按电动机绕组所用的绝缘材料在使用时容许的极限温度来分级的。 所谓极限温度是指电机绝缘结构中最热点的最高容许温度
